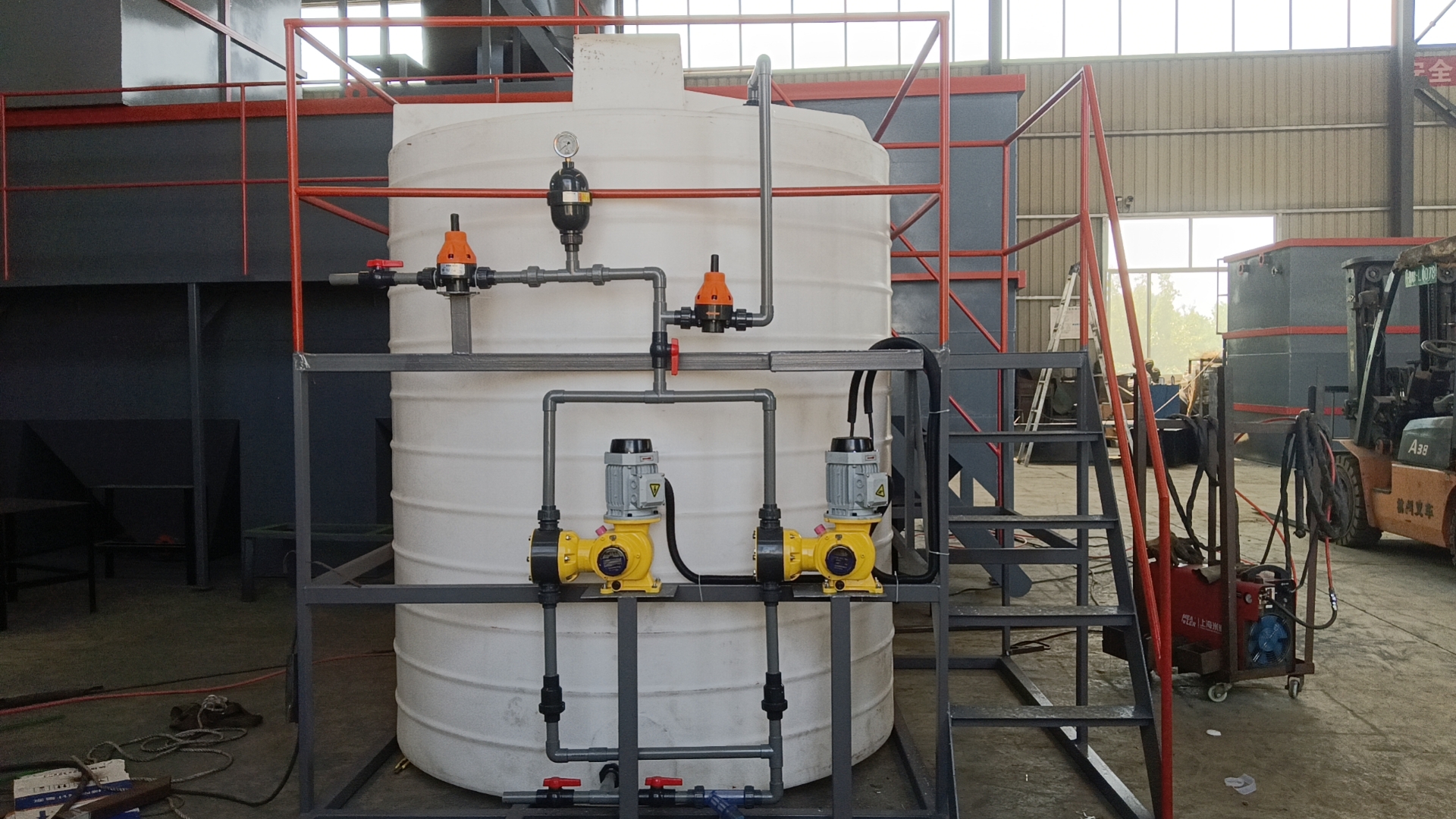

撬装加药装置

一、核心定义：什么是“撬装”？

“撬装”是指将一套完整的系统（包括泵、罐、管、阀、仪表、控制柜等）高度集成并固定在一个或多个钢制底座（撬块）上。它具备以下特点：

• 工厂预制：所有组件在工厂内完成安装、测试。

• 整体运输：以“撬块”为单位整体发货。

• 快速安装：运抵现场后，只需连接水、电、工艺管道和信号线，即可投入使用。

• 模块化：可根据需求灵活组合，方便扩展。

简单说，撬装加药装置就是一套“即插即用”的完整加药系统。

二、撬装加药装置的核心组成

一套典型的撬装加药装置通常包括以下几个功能模块，它们被集成在一个或多个撬座上：

1. 溶液箱/储药罐：

   • 材质：PE、PVC、不锈钢（304/316L）、碳钢衬塑/胶等，根据药剂腐蚀性选择。

   • 功能：储存和配制药剂溶液。通常配有液位计（就地显示或远传）、搅拌器（防止沉淀）、排污阀等。

2. 加药泵（计量泵）：

   • 核心部件，负责精准输送药液。常用机械隔膜式或液压隔膜式计量泵。

   • 关键特性：可手动或自动（接收4-20mA信号）无级调节冲程频率和行程长度，从而精确控制加药量。

3. 管路阀门系统：

   • 包括安全阀、背压阀、脉冲阻尼器、Y型过滤器、注射阀、单向阀等。

   • 作用：保证管路安全、稳定泵压、防止虹吸、过滤杂质。
